多波长组件

当前位置:首页 >> 产品展示 >> 多波长组件

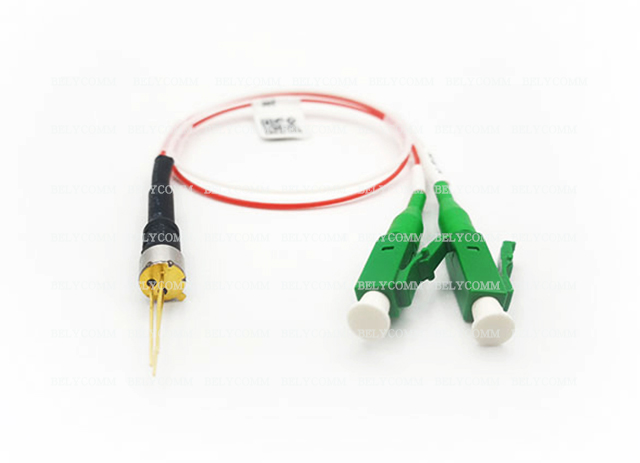

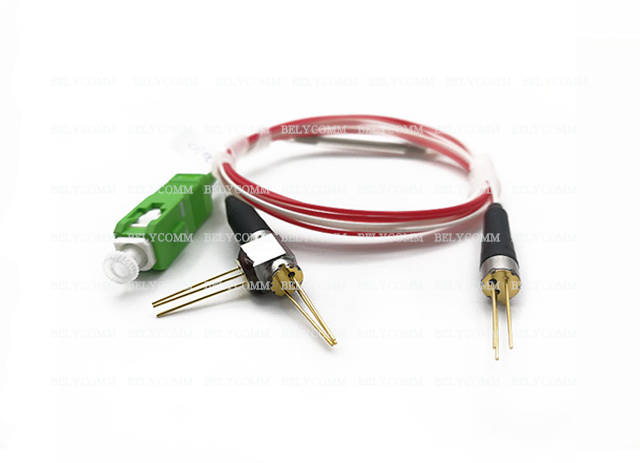

PWDM(1310/1550/1610)

【产品特点】
◉ 低插入损耗
◉ 低回波损耗
◉ 高通道隔离度
◉ 高稳定性和可靠性
◉ 光路无胶
咨询热线:(0592)7687500,7687507,7687508
详细介绍

参数

Parameter

符号

Symbol

最小值

Min.

典型值

Type

******值

Max.

单位

Unit

测试条件

Test condition

透射工作波长

Pass Channel Wavelength Range

λ


1550


nm


反射工作波长

Reflect Channel Wavelength

λ


1310


nm


λ


1490


nm

响应度

Responsivity

R

0.90



A/W

Vr=12Vλ=1550nm

隔离度

Isolation

透射Pass Channel

Iso


35


dB

λ=1310nm, λ=1490nm

反射Reflect Channel


22


λ=1550nm

偏振相关损耗

Polarization dependent loss

透射Pass Channel

PDL



0.05

dB

λ=1310nmλ=1490nm

反射Reflect Channel



0.05

λ=1550nm

方向性

Directivity

D

50



dB


回波损耗

Return loss

RL



-45

dB


插入损耗

Insert loss

透射端Pass Channel





IL



0.7

dB


反射端Reflect Channel



0.7

dB
